5インチFDD内部増設用ケーブル(信号名入り)

5インチFDD内部増設用ケーブルの各ケーブル結線図に信号名を追加したものです.各ケーブルの説明や注意事項がありますので,5インチFDD内部増設用ケーブルの記事を併読して下さい.

------------------ FD1231T内蔵機種用 ------------------

■FD1231T内蔵機種にVFOあり5インチFDDを1台内部増設するケーブル(PC-9821-K08相当ケーブル)

■FD1231T内蔵機種にFD1231T 1台とVFOあり5インチFDD 1台を内蔵させるケーブル(1)(2)

■FD1231T内蔵機種にFD1231T 2台とVFOあり5インチFDD 1台を内蔵させるケーブル(1)(2)
注:VFOあり5インチFDDがFD1155D/FD1157Dの場合,ターミネータの合成抵抗値(248Ω)の関係で,青札タワー機では使用できないことを確認しました(同じタワー型でも,V16などでは使用できます).青札タワー機(を含む最後期型機種?)用には,下の "FD1231T内蔵機種にFD1231T 2台とVFOあり5インチFDD 1台を内蔵させるケーブル(青札タワー機用)" を作成して下さい.

■FD1231T内蔵機種にFD1231T 2台とVFOあり5インチFDD(FD1155D/FD1157D)1台を内蔵させるケーブル(青札タワー機用)(1)(2)

■FD1231T内蔵機種にFD1231T 1台とVFOあり5インチFDD 2台を内蔵させるケーブル(1)(2)
 注:VFOあり5インチFDDがFD1155D/FD1157Dの場合,ターミネータの合成抵抗値(152Ω)の関係で,青札タワー機では使用できないと思われます.但し筆者は青札タワー機を所有していないため確認できません.青札タワー機(を含む最後期型機種?)用には,下の "FD1231T内蔵機種にFD1231T 1台とVFOあり5インチFDD 2台を内蔵させるケーブル(青札タワー機用)" を作成してみて下さい.

■FD1231T内蔵機種にFD1231T 1台とVFOあり5インチFDD 2台を内蔵させるケーブル(青札タワー機用)(1)(2)
 (3.5インチFDD = 1台目,5インチFDD = 2・3台目)

■FD1231T内蔵機種にFD1231T 2台とVFOあり5インチFDD 2台を内蔵させるケーブル
 注:VFOあり5インチFDDがFD1155D/FD1157Dの場合,ターミネータの合成抵抗値(142Ω)の関係で,このままでは青札タワー機では使用できないと思われます.但し筆者は青札タワー機を所有していないため確認できません.青札タワー機(を含む最後期型機種?)用には,下の "FD1231T内蔵機種にFD1231T 2台とVFOあり5インチFDD 2台を内蔵させるケーブル(青札タワー機用)" を作成してみて下さい.

■FD1231T内蔵機種にFD1231T 2台とVFOあり5インチFDD 2台を内蔵させるケーブル(青札タワー機用)

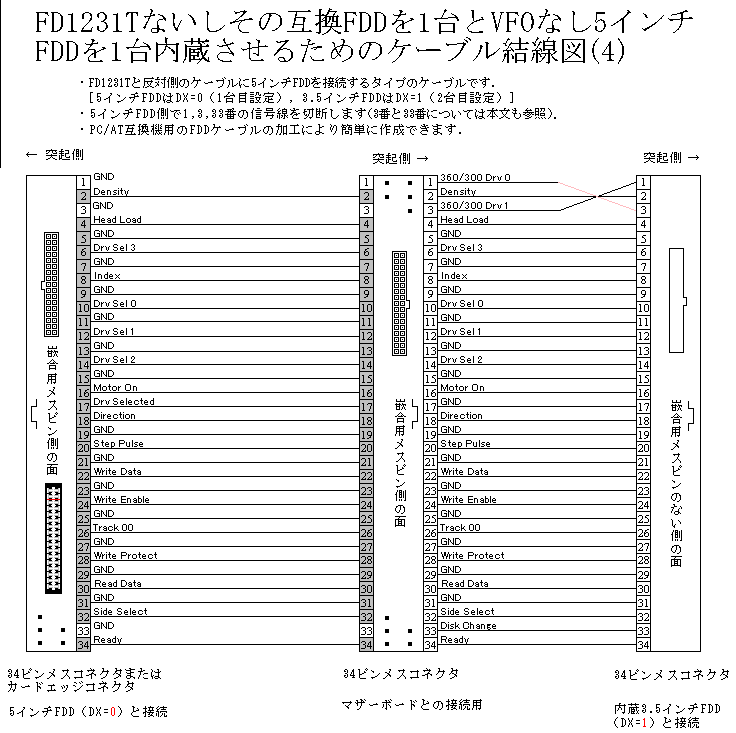

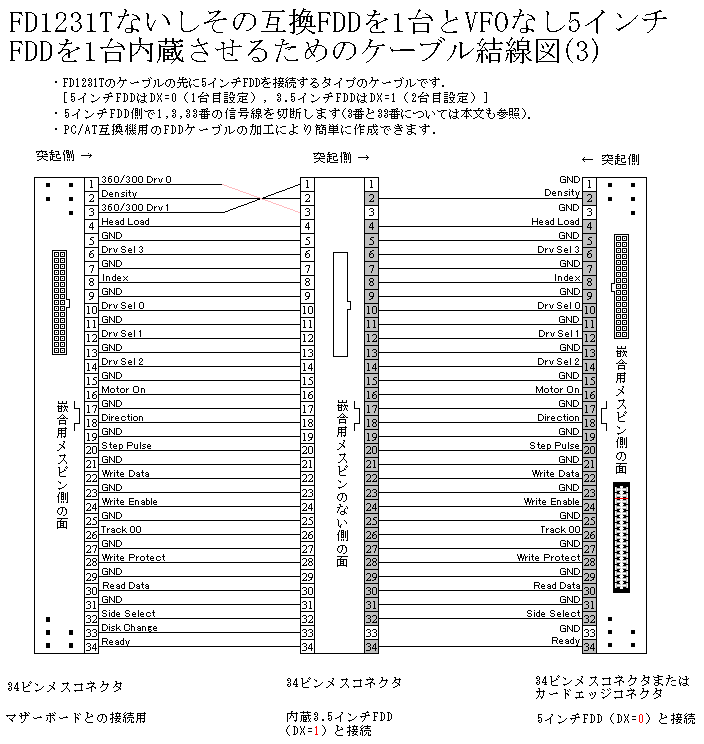

■FD1231T内蔵機種にFD1231T 1台とVFOなし5インチFDD 1台を内蔵させるケーブル(1)(2)

■FD1231T内蔵機種にVFOなし5インチFDDのみを2台内蔵させるケーブル
 注1:VFOを無効にしたFD1155D/FD1157Dを2台内蔵させる場合には,下の "FD1231T内蔵機種にVFOを無効にしたFD1155Dのみを2台内蔵させるケーブル" を作成して下さい.また5インチFDDが3モードFDDと誤認識されますが(フォーマットの際に1.44MBメディアが誤って選択できてしまうこと以外は使用上問題ありません),旧版のケーブルも使用できます(このケーブルはVFOを無効にしたFD1155Dのみを2台内蔵させるケーブルと兼用にできます).
 注2:ターミネータの合成抵抗値(多くは恐らく150Ω程度)の関係で,青札タワー機(を含む最後期型機種?)ではは1台目の(ケーブルの端側でない)5インチFDDのターミネータを無効にする必要があると思われます(筆者は当該機種を持っておらず確認できません).

■FD1231T内蔵機種にVFOを無効にしたFD1155D/FD1157Dのみを2台内蔵させるケーブル
 注:ターミネータの合成抵抗値(165Ω)の関係で,青札タワー機で使用するためには,1台目の(ケーブルの端側でない)FD1155Dのターミネータを無効する必要があるかもしれませんが,筆者は青札タワー機を所有していないため確認できません.

■FD1231T内蔵機種にFD1231T 1台とVFOなし5インチFDD・VFOあり5インチFDD 各1台を内蔵させるケーブル(1)(2)
 注:VFOなし5インチFDDがFD1155CでVFOあり5インチFDDがFD1155D/FD1157Dの場合,ターミネータの合成抵抗値(142Ω)の関係で,このままでは青札タワー機では使用できないと思われます.但し筆者は青札タワー機を所有していないため確認できません.青札タワー機(を含む最後期型機種?)用には,下の "FD1231T内蔵機種にFD1231T 1台とVFOなし5インチFDD・VFOあり5インチFDD 各1台を内蔵させるケーブル(青札タワー機用)" を作成してみて下さい.

■FD1231T内蔵機種にFD1231T 1台とVFOなし5インチFDD・VFOあり5インチFDD 各1台を内蔵させるケーブル(青札タワー機用)(1)(2)
 (3.5インチFDD = 1台目,VFOなし5インチFDD = 2台目,VFOあり5インチFDD = 3台目)

------------------ FD1138T内蔵機種用 ------------------

■FD1138Tを1台内蔵した機種(MATE-AはファイルベイモデルのPC-9821Ap3/As3のみを含む)にVFOなし5インチFDDを1台内部増設するケーブル(1)(2)

■ファイルベイモデルのPC-9821Ap3/As3以外のFD1138T内蔵機種にVFOあり5インチFDDを内部増設するケーブル(PC-9801B3-K01相当ケーブル)

■ファイルベイモデルのPC-9821Ap3/As3以外のFD1138T内蔵機種にFD1138Tを1台とVFOあり5インチFDDを1台内部増設するケーブル

■ファイルベイモデルのPC-9821Ap3/As3以外のFD1138T内蔵機種にFD1138Tを2台とVFOあり5インチFDDを1台内部増設するケーブル

以下の3種類のケーブル結線図では,12ピンミニコネクタのGNDピン(12ピン)が5インチFDDの27ピンに接続されていますが,このピンはFD1158D(3.5インチFDDであるFD1137Dと34ピンFD1138Dも)ではGNDではありませんので,これらのケーブルを作成してFD1158Dを内蔵させる場合には,12ピンミニコネクタのGNDピンを,FD1158Dの27ピンでなく17ピン(あるいは他のGNDピン)に結線するか(結線図では17ピンが30ピンコネクタの25ピン,または26ピンコネクタの21ピンと結線されていますが,このラインは結線しておいても構いませんし,結線しなくても構いません),NC(どこにも結線しない)として下さい.

■ファイルベイモデルのPC-9821Ap3/As3にVFOあり5インチFDDを内部増設するケーブル(PC-9821A3-K03相当ケーブル)

■ファイルベイモデルのPC-9821Ap3/As3にFD1138Tを1台とVFOあり5インチFDDを1台内部増設するケーブル
 (3.5インチFDD = 1台目,5インチFDD = 2台目)

■ファイルベイモデルのPC-9821Ap3/As3にFD1138Tを2台とVFOあり5インチFDDを1台内部増設するケーブル
 (3.5インチFDD = 1・2台目,5インチFDD = 3台目)

------------------ FD1158C内蔵機種用 ------------------

■FD1158Cを1台内蔵した機種にVFOなし5インチFDDを内部増設するケーブル(結線図はなし.結線については5インチFDD内部増設用ケーブルの "FD1158C内蔵機種用" の該当個所を参照)

■FD1158Cを1台内蔵した機種にVFOあり5インチFDDを内部増設するケーブル
