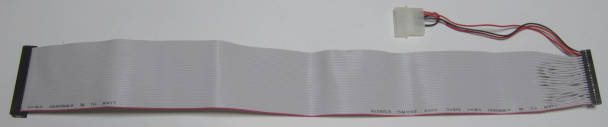

3.5インチIDE HDD用ケーブルに2.5インチIDE HDDを接続するためのアダプタの結線です．YOKO 3525CH（マウンタと固定用ネジもセット）とTIMELY（Groovyブランド）のGR-TF007（アダプタ単体）で調査しました（画像は前者）．前者の同等品は1,000－2,000円程度，また後者の同等品は多く500－1,000円程度で販売されています． |
|

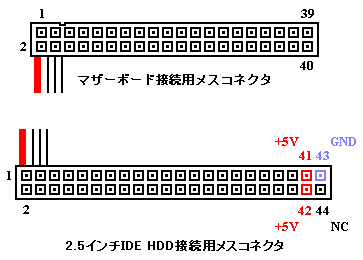

下図のコネクタはいずれも嵌合面が示されています．いずれのコネクタも20ピンはありません． |
|
1ピンから40ピンまでは，3.5インチHDDケーブル接続用オスコネクタと2.5インチHDD接続用メスコネクタの同一番号のピン同士が一対一で結線されています．また3.5インチHDDケーブル接続用オスコネクタの+5VピンとGNDピンに3.5インチHDD用電源ケーブルが接続されています．さらに+5Vピンが2.5インチHDD接続用メスコネクタの41・42ピンに，GNDピンが43ピンにそれぞれ接続されています． 3.5インチIDEコネクタと2.5インチIDEコネクタのピンアサインは，試運転の資料館 --> 電算機部 --> ATA/ATAPI の信号終端処理について --> ピンアサインと抵抗値一覧 ( 40 ピンの場合 ) ，ピンアサインと抵抗値一覧 ( 44 ピンの場合 ) ，AZUSA Studio Home Page --> パソコン関連コネクターのいろいろ --> IDE 40/44 pin HDD Connector，とみ～のPC研究室 --> コネクタ資料室 --> 通常のIDEポート(40ピン) ，HAGE88の覚え書き集 --> ピンアサインメニュー --> IDE／２．５インチHDD などを参照して下さい． |
